本设备适用于冶金、冲压、钣金、电机、模具、造纸、冷藏、钢带、线盘、桶料、卷料、托盘等行业。翻转机避免了叉车或者吊车翻转带来的安全隐患，并调高工作效率，保障工人操作安全的最佳选择。 亦可定制非标单机、产线机组设备，欢迎咨询。
| 型号 | FZBW-5T/J | FZBW-8T/J | FZBW-10T/J | FZBW-15T/J | FZBW-20T/J | FZBW-30T/J | FZBW-50T/J |
| 最大承载 | 5吨 | 8吨 | 10吨 | 15吨 | 20吨 | 30吨 | 50吨 |
| 翻转速度 | 40秒±10% | 40秒±10% | 50秒±10% | 60秒±10% | 70秒±10% | 90秒±10% | 120秒±10% |
| 传动方式 | 机械传动 | 机械传动 | 机械传动 | 机械传动 | 机械传动 | 机械传动 | 机械传动 |
| 操作方式 | 独立控制箱 按钮开关 |
独立控制箱 按钮开关 |
独立控制箱 按钮开关 |
独立控制箱 按钮开关 |
独立控制箱 按钮开关 |
独立控制箱 按钮开关 |
独立控制箱 按钮开关 |
| 电机功率 | 2.2KW | 3.0KW | 4.0KW | 5.5KW | 5.5KW | 7.5KW | 11KW |
| 自重 | 2吨 | 2.5吨 | 3吨 | 5吨 | 6吨 | 8吨 | 20吨 |
| 翻转角度 | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
简介说明

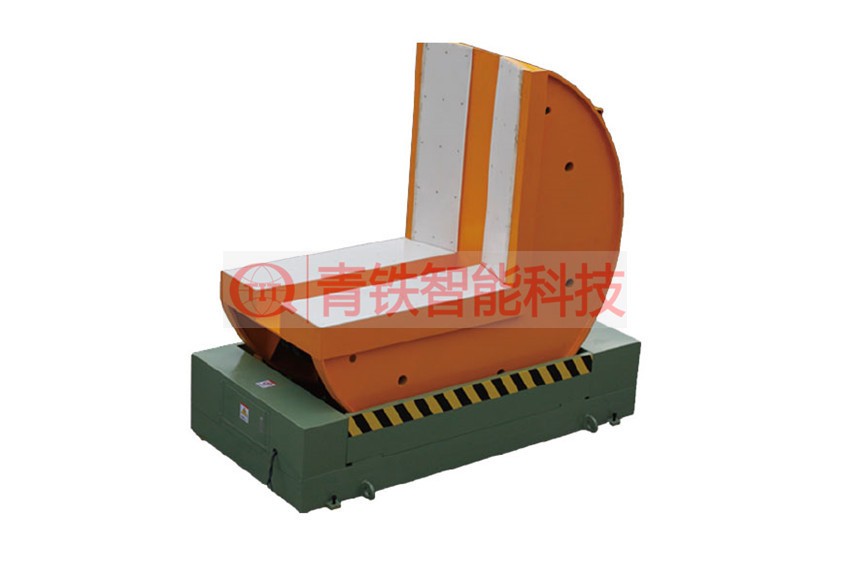

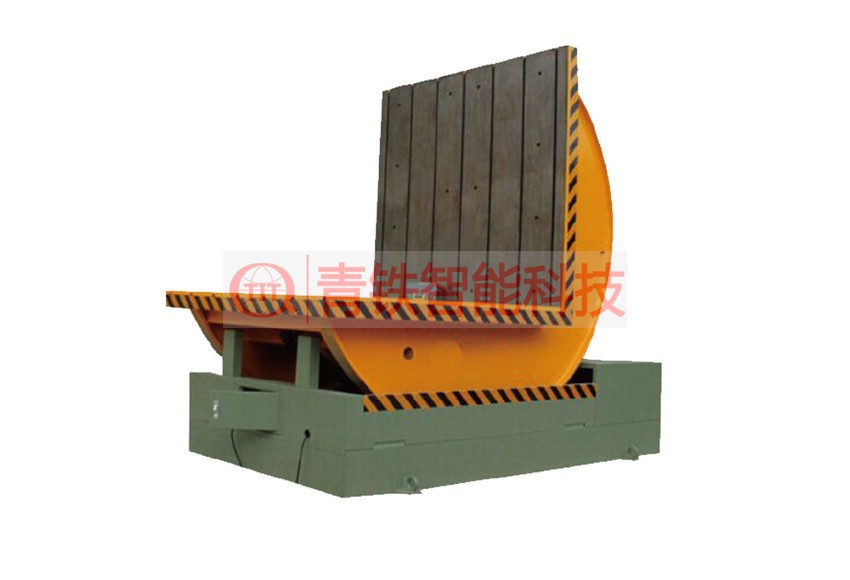

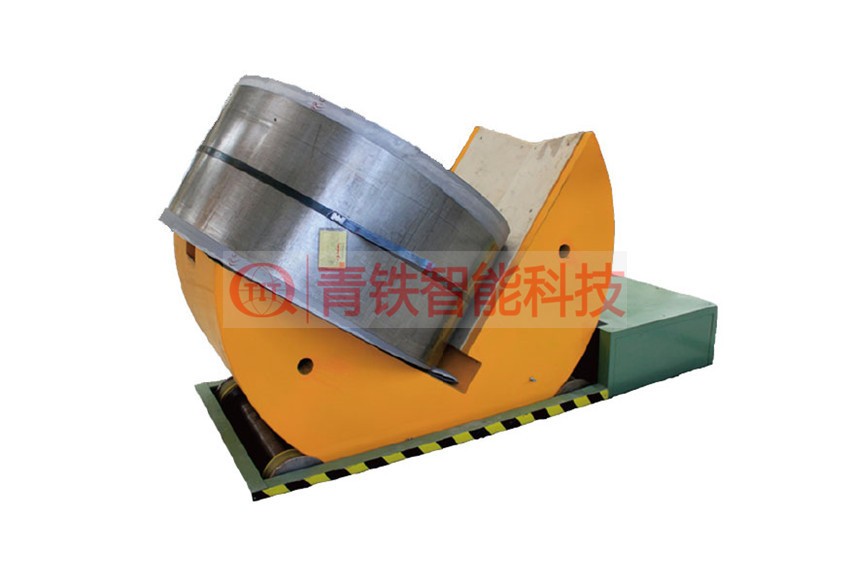

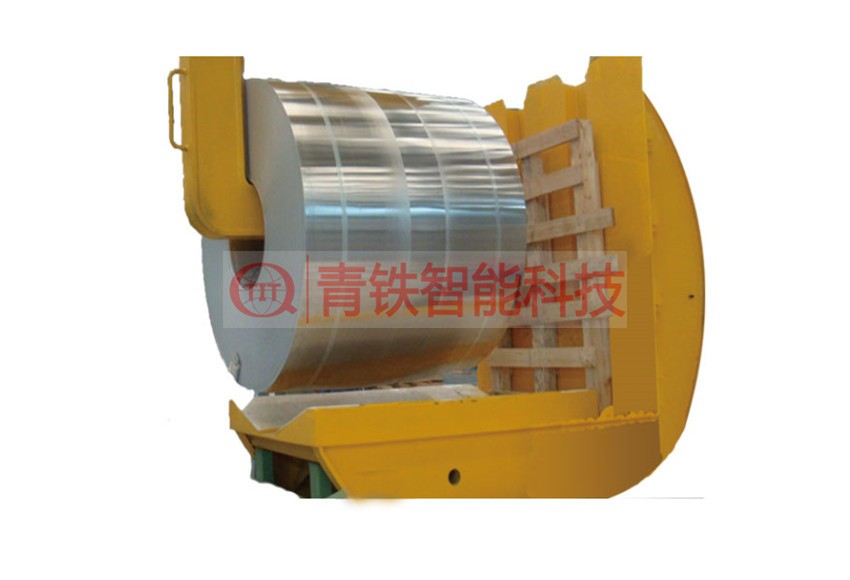

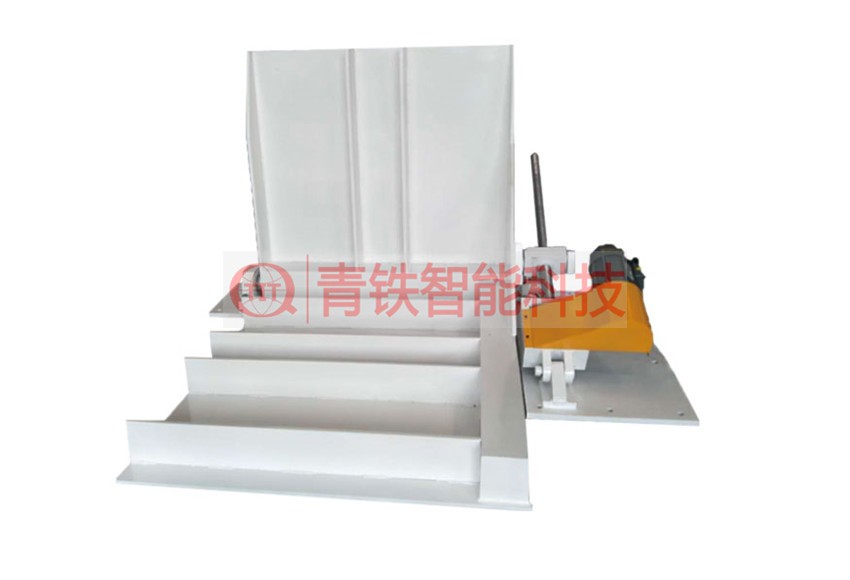

本机主要由翻转主体、控制台、安全护栏等组成，能适应不同规格的货物的工程翻转要求，安全、平稳、有效地提供工艺输送，实现将卧式转换成立式或将立式转换成卧式的作业目标。只需安放于基础内或水平地面上。
操作流程简单便捷：

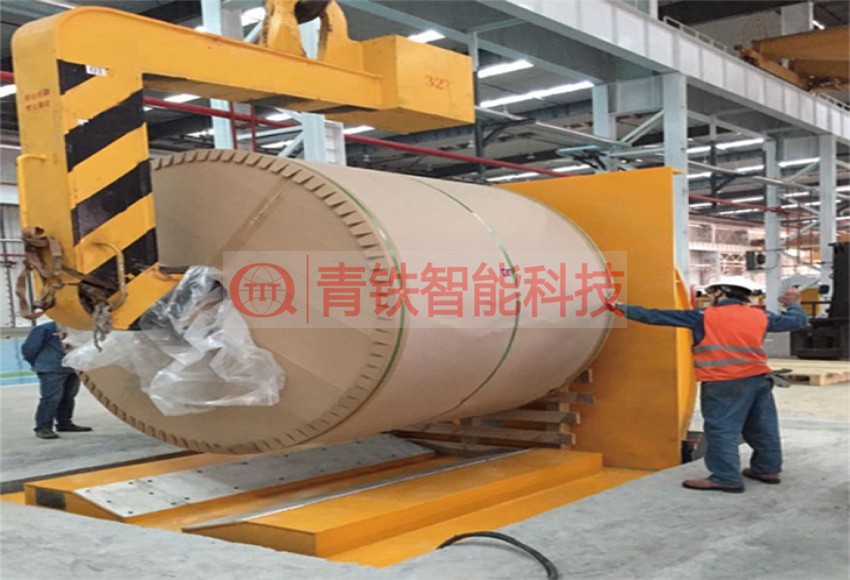

将产品用叉车或行车移入翻转变位机，启动操作盘上的按钮，翻转变位机开始翻转变位，将产品完成90°的翻转变位后，将产品移走。
主要作用
采用原始的人工方法翻转,可能出现意外的危险,导致工件的损坏;危及操作人员的人身安全;损坏吊装设备。该类设备的主要特点体现在产品结构成熟、不会出现维修事故。
工作原理
翻转机包括由翻转铰链连接的底座和翻转体，翻转机通过翻转铰链和底座进行连接，在翻转机的中部设有胶辊，胶轮架与底座形成连接，方便快捷地将货物进行任意角度的翻转，或者附加到输送线，采用多段速控制，和行程开关，将货物翻转任一角度后移动到下道流水线；
用途Applications:
广泛应用于冶金、冲压、钣金、电机、模具、造纸、冷藏、钢带、线盘、桶料、卷料、托盘等行业。翻转机避免了叉车或者吊车翻转带来的安全隐患，并调高工作效率，保障工人操作安全的最佳选择。
竞争优势Competitive Advantage:
其优点在于完全替代了人工或叉车或者吊车翻转带来的安全隐患，速度快、效率高、操作方便，大大提高了生产效率，减轻了工人的劳动强度及工厂行车的利用率。是一台操作非常简单、功能实用的转运转换设备。保证了生产安全。实现货物输送的立体流程，无需人工和行吊等高输送率特点，翻转机结构简单、造价低、工作效率高、安全可靠。
主要性能
机械式翻转系统，不会出现倒转现象。
多重限位保护（限位开关、机械限位装置等），确定安全。
电机带 停车刹车自锁功能，可任意位置停机，翻转体原位锁定，安全可靠
有过电流保护装置，翻转机超过翻转最大重量，会自动断电停机保护，不会损坏电机。
装有空气开关，含过流、过载、短路、缺相保护功能。
配有遥控收纳箱，遥控开关及线不用时，可以放进收纳箱。防止暴露在外导致安全隐患。
底部四托辊机构托轮采用锻打处理，耐用，保证设备平稳运行，有效延长使用寿命。
托辊内轴承采用固体自润滑铜套轴承，耐磨、耐高温、石墨润滑无需加油，径向承受力更大。
控制系统采用24V安全电压，保证员工操作安全。
电器部分采用漏电保护断路器，过载断路开关，及过电流保护接触器，有效防止漏电及过载产生的安全隐患。
带声光报警装置，有效提醒员工操作安全。
采用变频调速，多段速控制，根据要求调整速度。并具有轻起轻落翻转自如的特点。
设备电机启动采用缓启动，缓停止，运行平稳、快捷。不会出现突然倒塌现象。
采用硬齿面斜齿轮工业减速机，噪音小，力矩大,运行更加平稳。
设备采用遥控控制运转，操作简便，随机显示自动工作状态，
采用三色警示灯，红灯报警、绿灯工作、黄灯待机
人性化结构，标准化、模块化设计，确保使用安全、操作方便，性能稳定，维护便捷
调整空间大，具有翻转异型大型工件不打滑，不倒旋等特点。
主机整体立车加工，质地均匀坚固，精准复位，且缓启动缓停止，结束自动定位。
具有对工件旋转功能，可按要求翻转至任意角度。
设备具有轻巧移动灵活的特点，无需移动大型工件，可把设备移动至悬吊翻转工件现场就可翻转。
使用该设备可提高翻转效率，给用户大大降低成本。
根据用户产品的特点，专业设计各种规格的翻转变位机。
●5米遥控控制线、可远距离操作，安全可靠。
●可选配:①无线遥控手柄。②独立控制柜。
